- Базовая комплектация

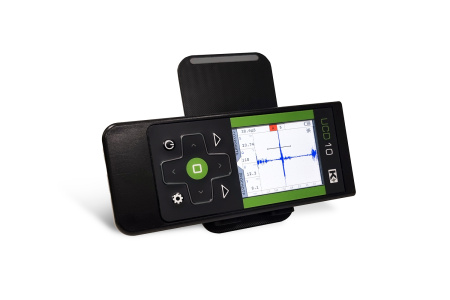

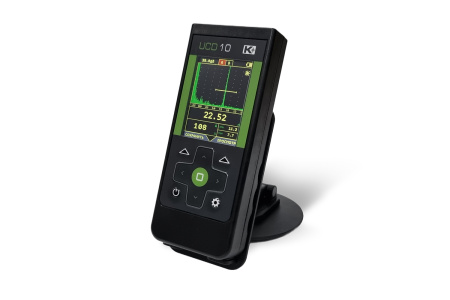

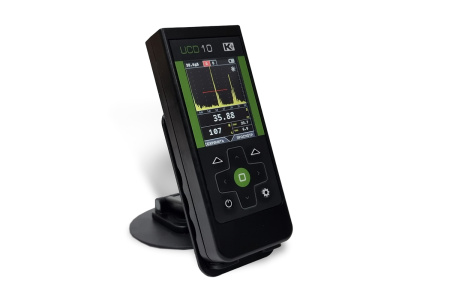

УСД-10 RF / UCD-10 RF миниатюрный ультразвуковой дефектоскоп представляет собой простой в настройке и эксплуатации ультразвуковой высокочастотный дефектоскоп для контроля металлоконструкций, труб и изделий из полиэтилена в труднодоступных местах и условиях, когда габариты и вес инструмента являются критичными.
Несмотря на малые размеры, обладает хорошим быстродействием, современным морозостойким TFT экраном и всеми основными функциями современного дефектоскопа.
- Высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240
- Масса электронного блока всего 250 грамм
- Быстрая смена ориентации изображения дисплея на 90 градусов по нажатию одной кнопки
- Новый Li-Pol мощный аккумулятор со временем автономной работы не менее 12 часов
- База данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой, а так же возможность сохранения настройки под решения конкретной задачи
- Встроенный USB-C интерфейс
- Две независимые зоны контроля
- Функция ВРЧ
- Функция таймера поверки
- Большая память настроек и результатов контроля
-
В приборе существует возможность выбора одной из 3-х предварительно сохраненных цветовых схем (палитра):
- СТАНДАРТНАЯ: Типовая полноцветная схема экрана, подобранная под комфортную работу в условиях нормальной цеховой освещенности
- МОНОХРОМНАЯ: Белый фон экрана и черный контрастный сигнал являются идеальной схемой для комфортной работы для ярком солнечном свету
- ЖЕЛТАЯ : Черный фон и желтый текст - наиболее контрастный вариант для предназначен для имитации ранних дефектоскопов с электролюминесцентными дисплеями (ЭЛД)

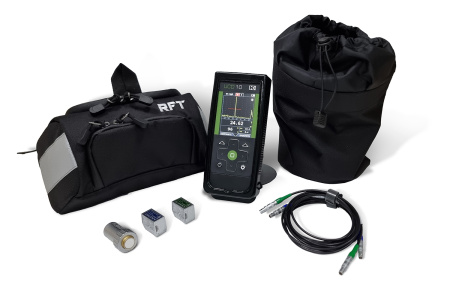

- Для удобства дефектоскописта в комплекте дефектоскопа есть набор аксессуаров для комфортной работы специалиста:
Сумка-пояс RFT: два кармана на прорезиненных молниях / светоотражающие элементы на сумке / съемный мешок-сброс для ветоши, смазки /ремень регилируется от худого до крупного человека в зимней одежде. На ремне сумки закреплен страховочный трэнчик с карабином, оператор по желанию может прицепить его к кольцу на чехле прибора
В базовый комплект входит два чехла:

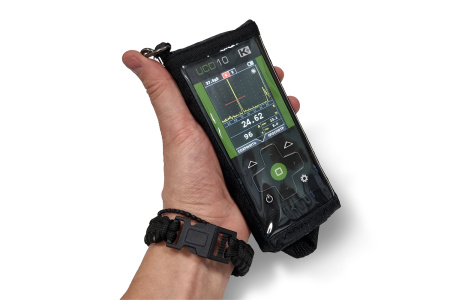

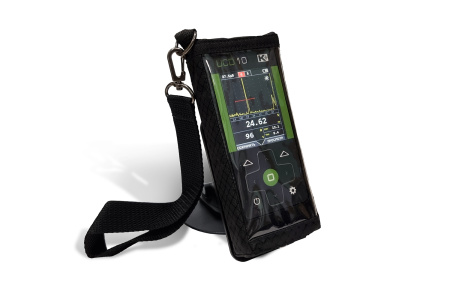

Стандартный чехол на молнии: матерчатый цехол с прозрачной передней панелью служит для сохранения прибора от внешних воздействий (осадки, смазка, грязь и прочее). На чехле есть кольцо для крепления темляка на руку и страховочного тренчика, а так же есть ремень для фиксации прибора на предплечье оператора
Защитный силиконовый бампер-чехол: в комплекте поставляется дополнительный, а скорее основной сисликоновый бампер-чехол, который с большей вероятностью защитит прибор от повреждений при падении или ударе. Чехол повторяет форму корпуса прибора, на боковых поверхностях нанесены ребра для удобного хвата. Трёх миллиметровый силикон из которого выполнен чехол охватывает весь прибор кроме лицевой панели, также в чехле выполненны технологические отверстия под разъемы для кабелей, зарядки, а так же для тесьмы куда крепится карабин страховочного тренчика.
RFT UNIVERSAL PLATFORM: металлическая платформа устанавливаемая по желанию на заднюю паенль прибора, для последующей установки на нее крепления-перчатка или магнитного крепления
Крепление на руку типа перчатка с поворотной платформой: устанавливается на RFT UNIVERSAL PLATFORM и далее размещается на ладони оператора, при этом можно выбирать положение прибора и фиксировать его в данном положении
Магнитное крепление: устанавливается на RFT UNIVERSAL PLATFORM и далее размещается на металлической магнитной поверхности для удобства ведения контроля и разгрузки рук оператора

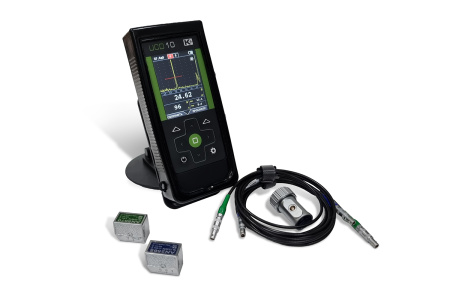

Комплектация УСД-10 RF / UCD-10 RF
УСД-10 RF / UCD-10 RF УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП В БАЗОВОЙ КОМПЛЕКТАЦИИ |
|
250 000 руб. |
|
Электронный блок УСД-10 RF со встроенным Li-Pol аккумулятором |
1 |
Блок питания сетевой 5В / 220В |
1 |
Кабель Lemo00-Lemo00 одинарный 1,5 м |
2 |
Преобразователь ультразвуковой П121-2,5-65 (AN2565) |
1 |
Преобразователь ультразвуковой П121-5,0-70 (AN5070) |
1 |
Преобразователь ультразвуковой П111-2,5-К12 (SF2512) |
1 |
Кабель USB для связи с ПК |
1 |
USB флеш-накопитель с ПО |
1 |
Защитный чехол (стандартный чехол на молнии) |
1 |
Защитный силиконовый бампер-чехол |
1 |
RFT universal platform – универсальная крепежная платформа |
1 |
Крепление-перчатка |
1 |
Магнитное крепление |
1 |
Сумка-пояс RFT для работы и транспортировки |
1 |
Комплект документации (руководство пользователя, паспорт, свидетельство о поверке) |
1 |
*Преобразователи могут быть заменены на другие с учетом особенностей решаемых задач, при этом цена комплекта может быть скорректирована.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИТСТИКИ ДЕФЕКТОСКОПА UCD-10 RF
Развертка
|
мин.: 0 - 2,38 мкс (0-7 мм) |
Диапазон скоростей |
1000 - 9999 м/с |
Задержка |
от 0 до 167 мкс |
Максимальная длина контролируемого материала (сталь) |
до 506 мм (эхо-режим), 1012 мм (теневой режим) |
Задержка в призме |
0 - 100 мкс с точностью 0,01 мкс |
Зондирующий импульс |
радиоимпульс, амплитудой 200 В, |
Частота повторений ЗИ |
400 Гц |
Усилитель |
широкополосный 0.5-20 МГц (-6 дБ) |
Согласование с ПЭП сторонних производителей |
нет |
Диапазон регулировки усиления |
92 дБ, с шагом 0.5 дБ |
Временная Регулировка Чувствительности (ВРЧ) |
линейная с диапазоном до 20 дБ |
Кривая Амплитуда-Расстояние (АРК) |
нет |
Детектирование |
полное, радиосигнал (во всем диапазоне развертки) |
Отображение сигналов на экране (визуализация) |
А-скан |
Дополнительная клавиша +dB |
нет |
Автоматическая калибровка задержки в призме |
нет |
Автоматическая калибровка диапазона контроля при заданной толщине шва |
нет |
Автоматическая калибровка скорости УЗК |
нет |
Отсечка |
компенсированная, 0 - 80% высоты экрана |
Зоны контроля
|
две независимых зоны, начало и ширина |
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
Режимы работы АСД
|
дефект в первой зоне, |
Функция АРД |
нет |
Цифровая фильтрация сигнала |
нет |
Аналоговая фильтрация сигнала |
нет |
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между |
Измерение амплитуды
|
в процентах от высоты экрана, |
Сравнение с сохраненным эталонным сигналом |
нет |
Поддержка стандарта контроля сварных швов AWS D1.1 |
нет |
Обработка изображения на экране после «заморозки» экрана |
Статичная картинка |
Дисплей c функцией поворота |
Цветной высококонтрастный, TFT 320 х 240 точек, |
Смена цветовых схем экрана под особенности зрения и условий освещенности |
есть |
Язык меню |
русский, английский |
Память
|
900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей; |
Интерфейс |
USB-С |
Разъемы преобразователей |
2 х Lemo 00 |
Аккумулятор |
встроенный, 3,7В/3,5А/ч |
Время работы |
до 20 часов |
Внешнее питание |
блок питания 220В AC |
Напряжение питания |
5В / 2,5А DC |
Диапазон рабочих температур |
от -25°C до +55°C |
Размер (В x Ш x Д) |
155 мм x 65 мм x 28 мм |
Масса |
0,24 кг с аккумулятором |
